Регулятор мощности

Устройство предназначено для регулирования мощности подаваемой к активной нагрузке – ламп накаливания, нагревательных элементов и др., – от сети переменного тока напряжением 220 V при максимальной нагрузке до 1.1 kW. Устройство потребляет около 10 mA. При мощности меньше 200 W симистор может быть без радиатора.

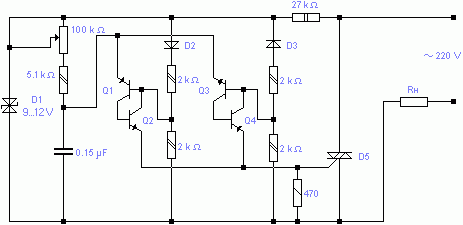

Схема регулятора мощности на симисторе
Схема регулятора мощности на симисторе.

Преимущество схемы – отсутствие выпрямительного моста с мощными диодами. Транзисторы Q1, Q4 – КТ361; Q2, Q3 – КТ315, с напряжением не менее 15 V. Симистор D5 – КУ202В.
