Бездроссельная схема зажигания лампы дневного света

На элементах D1, C3 – D2, C4 собрано удвоитель напряжения (рис. 1). После зажигания лампы ток поступает цепочкой C1, D1, L1, D4 – D3, L1, D2, C2.

удвоитель напряжения
Рис. 1.

Конденсаторы C1, C2 есть реактивными нагрузками когда зажжена лампа и могут быть электролитическими, а полярность соответствует диодам D1, D2. Лампа может работать с пережженной нитью накаливания.

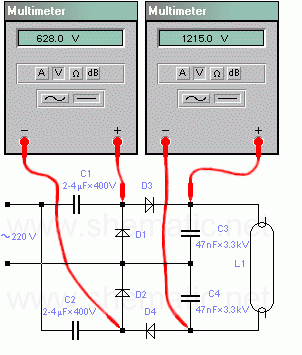

Мощные лампы требуют высокого напряжения поджига, для этого можно воспользоваться умножителем напряжения, рис.2.

Умножитель напряжения
Рис. 2.

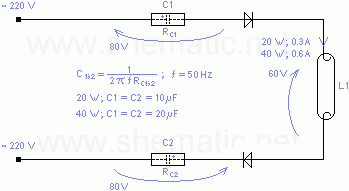

Для ламп мощностью 20, 40 Вт необходимо рассчитывать конденсаторы C1, C2, рис.3.

Бездроссельная схема зажигания лампы дневного света
Рис. 3.
