GSM сигнализация с минимальным количеством радиодеталей

Схемы >> Схемы в быту >> GSM сигнализация с минимальным количеством радиодеталей

Цель данной статьи – это самостоятельно в домашних условиях изготовить GSM сигнализацию, работающую с любым кнопочным телефоном на базе старых моделей Samsung, Siemens, Nokia, Motorola с минимальной доработкой схемы телефона не перепрограммируя мобильный телефон. Удобство такой сигнализации заключается в том, что ее можно использовать для «охраны» помещений и автомобилей как «GSM-сторож».

Одним с простейших методов, предложенных в интернете, есть использование многократного нажатия кнопки поднятия трубки. Используется только реле с свободно разомкнутыми контактами. После срабатывания сигнализации на реле поступает напряжение, свободно разомкнутые контакты припаянные к кнопке вызова многократно замыкаются, осуществляется вызов абонента за последним набором абонента, например вашим.

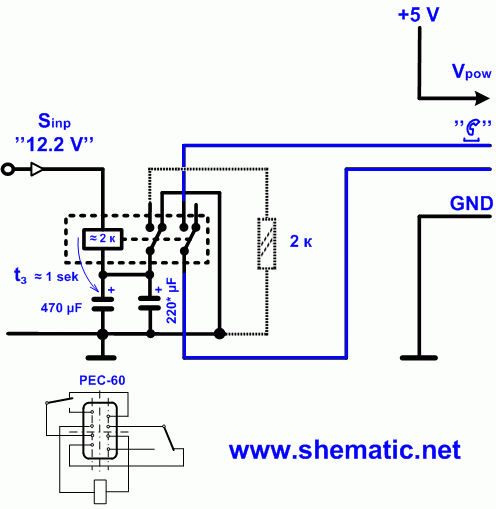

GSM сигнализация с одним реле

Рис. 1. GSM сигнализация с одним реле.

В момент подачи сигнала Sinp ток от аккумулятора 12 V течет через обмотку реле, замкнутые контакты реле перемыкаются, через сопротивление обмотки начинается заряд конденсатора; напряжение на реле уменьшается до уровня отпускания, реле возвращается в первоначальное состояние, конденсатор разряжается и процесс повторяется сначала. Фактически данная схема является автогенератором на реле с частотой, зависящей от внутреннего сопротивления обмотки реле и емкости конденсатора. При сопротивлении обмотки реле 1.6 – 1.8 кОм и емкости около 800 мкФ реле переключается приблизительно 1 раз в секунду. В связи с большим разбросом номинальной емкости конденсаторов используется два электролитических конденсатора для подбора необходимой частоты переключения.

Для управления кнопкой «поднять трубку» используются другие свободные контакты реле (на схеме рис. 1 подключенные к проводам синего цвета, на рис. 3 голубовато - серого цвета). Контакты электрически изолированные от основной части схемы.

При покое схема не потребляет электроэнергию.

Если входной сигнал слишком мал по времени, можно использовать триггер-защелку на реле, описанный в разделе Схемотехника.

Преимущество данного метода в минимальном количестве радиодеталей. Недостаток заключается в том, что на мобильный телефон охраны не должны приходить SMS уведомления и случайные звонки.

Использование телефона на большом промежутке времени требует постоянной подзарядки аккумулятора для всех предложенных схем. Аккумулятор можно заряжать от сети 220 V его собственным зарядным устройством, если «GSM-сторож» находится в помещении, или от автомобильного аккумулятора с преобразованием 12 V в напряжение зарядки для аккумулятора мобильного телефона (рис. 2). Источник 5 V дает возможность подзаряжать аккумулятор мобильного телефона.

Чтобы не блокировалась карточка оператором мобильной связи, с нее один раз в год необходимо позвонить.

(Предостережение: при пайке проводов необходимо использовать заземленный паяльник с пониженным напряжением, или отключенным от сети в момент пайки и с защитой от статического напряжения).

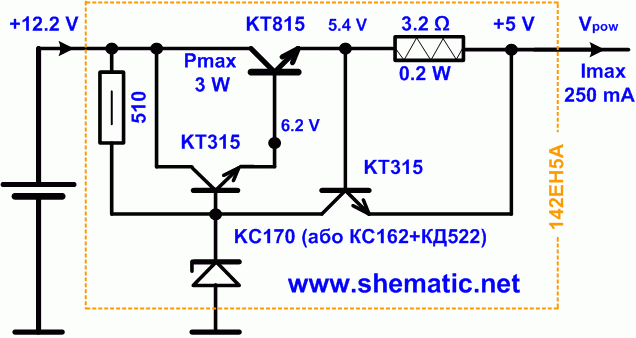

Преобразователь 12 V в напряжение 5 V для телефона марки Siemens

Рис. 2. Преобразователь 12 V в напряжение 5 V для телефона марки Siemens.

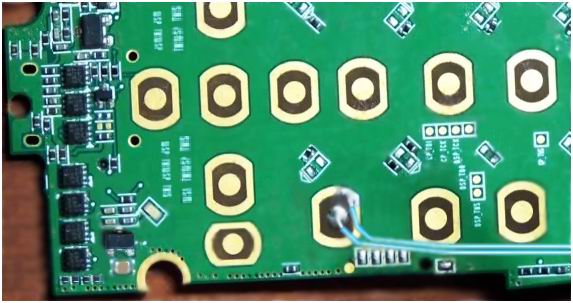

Подпаянные провода к кнопке «поднять трубку»

Рис. 3. Подпаянные провода к кнопке «поднять трубку».
