Схема питания ламп дневного света

Схемы >> Схемы в быту >> Схема питания ламп дневного света

Схема питания ламп дневного света

Для современных ламп дневного света системы запуска на стартерах все чаще заменяют электронной схемой на автогенераторе. Это продлевает ее срок службы, менее вредит глазам. Предложенная схема может применяться для ламп мощность 20 – 40 Вт. При старте создается напряжение поджига лампы 1200 – 1600 В и в дальнейшем снижающееся до рабочих. Трансформатор выполнен на ферритовом кольце проводом ПЭВ-0.7 с разделенными обмотками (N1 = 4 вит., N2 = N3 = 6 вит.). Катушка L1 намотана на ферритовом кольце 26х16 мм с магнитной проницаемостью 2200 и содержит 28 вит.

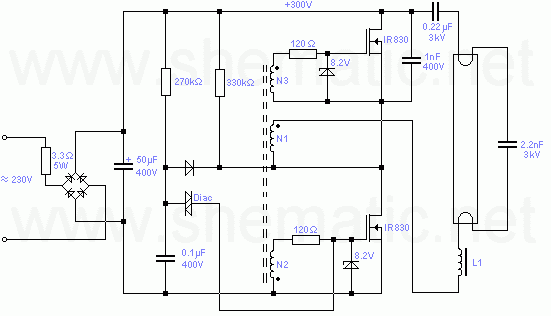

Схема питания ламп дневного света
Схема питания ламп дневного света.

добавлено 04.06.08 20:52:21 | просмотрено 30547 раз
