Включение и выключение лампочки двумя выключателями

Схема позволяет в одном месте включить, а в другом выключить лампочку. Выключатели независимы между собой, каждым из них можно включать и выключать свет в разных местах. Параллельно включив можно использовать несколько лампочек. При замене лампочки патрон не находиться под фазным напряжением относительно нуля или земли, когда лампочки выключены.

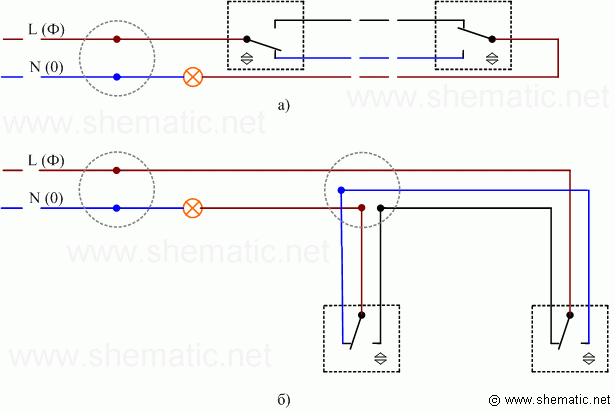

Рис. а) - схема; б) - разводка проводов включения - выключения лампочки двумя независимыми выключателями. Выключатели могут быть разнесены на значительные расстояния, к примеру, в разные концы коридора, или лестничной клетки, где не нужно возвращаться, чтобы выключить свет.

Включение и выключение лампочки двумя выключателями
Включение и выключение лампочки двумя выключателями
