Сигнализатор задымления (пожарная сигнализация)

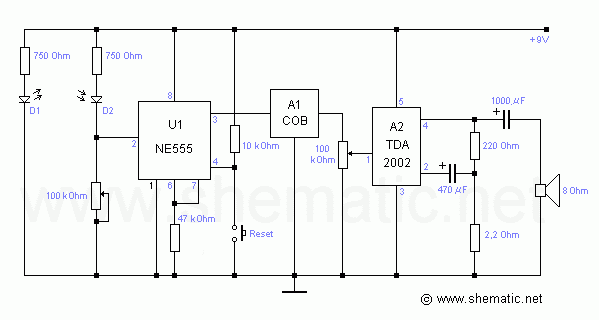

Схема сигнализатора задымления (пожарная сигнализация)
Схема сигнализатора задымления (пожарная сигнализация).


Уст­ройство предназначено для своевременного предупрежде­ния о начале возгорания. Когда дым попадает между светодиодом D1 и фотодиодом D2, падающий на резистор световой поток ослабевает. По этой причине сопротивление фотодиода начинает расти, и напряжение на контакте 2 микросхемы 555 опускается ниже 1/3 напряжения питания. Напряжение на выходе 3 становится высо­ким. Это высокое напряжение (около +9 В) используется для запуска звуко­вого генератора СОВ (в качестве кото­рого можно использовать звонки или сирены). Сигнал с генератора подается на усилитель звуковой частоты TDA2002. Чувствительность схемы зависит от расстояния между светодиодом и фотодиодом, а также от резистора R5. Таким образом, разместив светодиод и фоточувствительный элемент на подходящем расстоянии друг от друга, установите нужный порог срабатывания. Кнопка сброса (Reset) обеспечивает в схеме возможность отключения сигнализации.
