Фазовая компенсация сигнала в телефонном аппарате
Для усиления разговора в телефонных аппаратах используются не сложные усилительные каскады на транзисторах, а для качественного звучания необходимо, чтобы сигнал от микрофона не попадал в телефон, чтобы абоненту не было слышно свой голос. Для этого используется фазовая компенсация сигнала. На рис.1 изображена типичная схема такой компенсации.

Схема фазовой компенсации сигнала в телефонном аппарате.

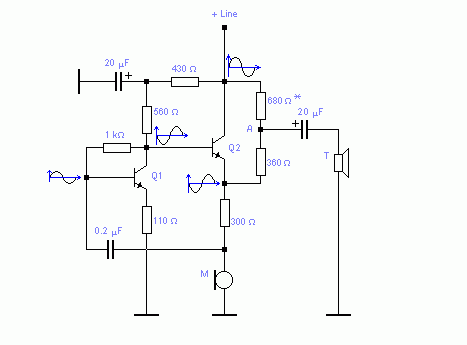

Рис. 1 Схема фазовой компенсации сигнала в телефонном аппарате.

Сигнал от микрофона М усиливается на транзисторе Q1 и поступает в базу транзистора Q2. На коллекторе транзистора Q2 фаза сигнала будет развёрнута на 180° по отношению к сигналу на эмиттере. Эти противофазные сигналы поступают в узел А и суммируются: s(t) + (-s(t)) =0, за результатом "абонент сам себе не слышит".

Схема фазовой компенсации сигнала в телефонном аппарате на микросхеме KS5805A.

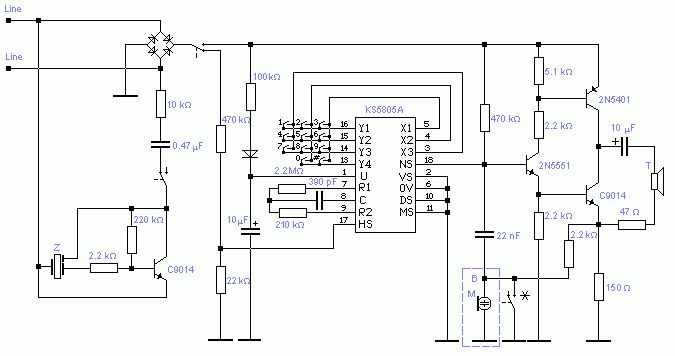

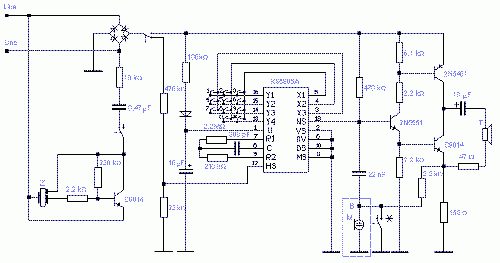

Рис. 2 Схема фазовой компенсации сигнала в телефонном аппарате на микросхеме KS5805A.
(нажмите для увеличения).

Схема фазовой компенсации сигнала в телефонном аппарате на микросхеме WE91928.

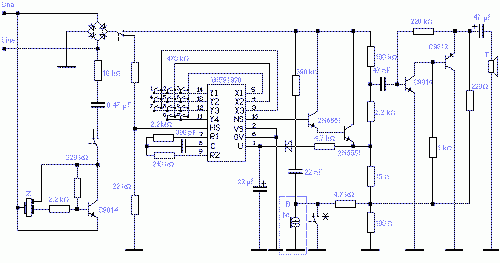

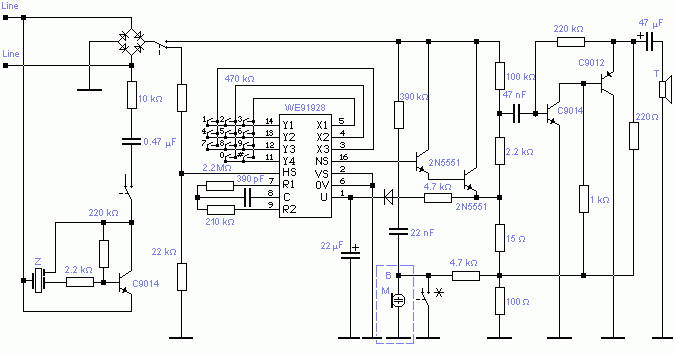

Рис. 3 Схема фазовой компенсации сигнала в телефонном аппарате на микросхеме WE91928.
(нажмите для увеличения).

Схема подключения электродинамического микрофона.
Рис. 4 Схема подключения электродинамического микрофона.

Подобная схема компенсации используется в кнопочном телефонном аппарате на микросхеме KS5805A (рис.2). На рис.3 изображена схема кнопочного телефонного аппарата на микросхеме WE91928, а на рис. 4 - подключение электродинамического микрофона.
