ШИМ модуляторы в точных измерениях

Схемы >> Преобразователи >> ШИМ модуляторы в точных измерениях
ШИМ модуляторы в точных измерениях


На рис.1 изображен ШИМ на сдвоенном одновибраторе К155АГ3 с ёмкостным датчиком - паразитная ёмкость в линии. Ширина импульсов на выходах Q1 и Q2 - определяется по формуле Формула, соответственно. Пусть Формула. Применяя схему компенсации на выходах одновибраторов будем иметь: Формула (рис.2).

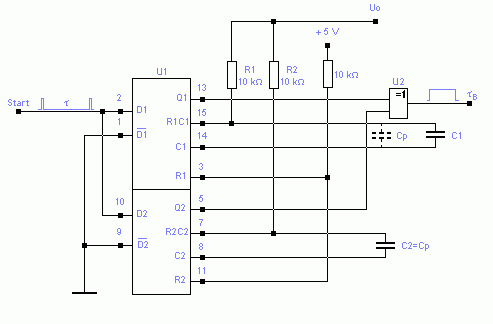

Схема ШИМ на сдвоенном одновибраторе К155АГ3.
Рис. 1 Схема ШИМ на сдвоенном одновибраторе К155АГ3.

Диаграмма работы ШИМ модулятора.
Рис. 2 Диаграмма работы ШИМ модулятора.

Пусть входной сигнал определяется формулой: Формула, где U = U(t) – значение измерительного параметра, Формула - помеха с периодом Формула, где Формула (f – частота помехи с периодом ), максимальное значение амплитуды помехи. Тогда за период Т необходимо провести n усереднений для уменьшения случайной погрешности в раз и сведению к нулю систематической составляющей от электрических помех. Таким образом проведя интегрирование за период Т, мы можем записать:

Формула

Когда мы после ШИМ и преобразователя напряжение - частота проведём дискретные накопления сигнала, где время одного измерения Формула, тогда входной сигнал описывается формулой:


Формула


i = 1, 2…n.

Соответственно используя формулы (1), (2) и (3) составляющие функции (4) запишем:


Формула

Если Формула, то Формула, и Формула (рис.3), где Формула , V/s (рис.4), а соотношение - скважность.

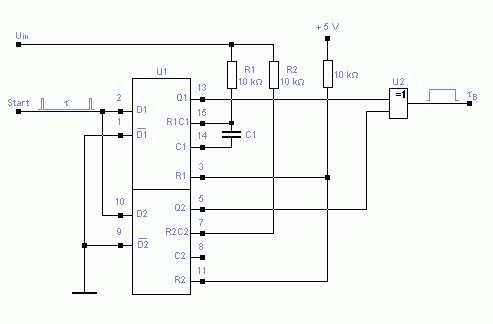

Схема ШИМ на сдвоенном одновибраторе К155АГ3.
Рис. 3


Рис. 4

Минимальная зависимость от температуры обеспечивается подбором необходимых температурных коэффициентов сопротивления и температурных коэффициентов ёмкости для R1, R2, C1 и C2.
