Синтезатор синусоидального сигнала на импульсных микросхемах

Синтезаторы синусоидального сигнала, как правило, строятся на ФАПЧ, ПЗУ, или программируемых логических элементах ПЛМ. Сложностью есть изменение частоты, или фазы регулируемых генераторов синусоидальной формы в широких пределах. Довольно широкий диапазон изменения частоты имеют импульсные генераторы. Используя импульсный генератор с входной частотой 10*Fin, на рис.1 приведена схема синтезатора синусоидального сигнала амплитудой Uout(t).

Синтезатор синусоидального сигнала

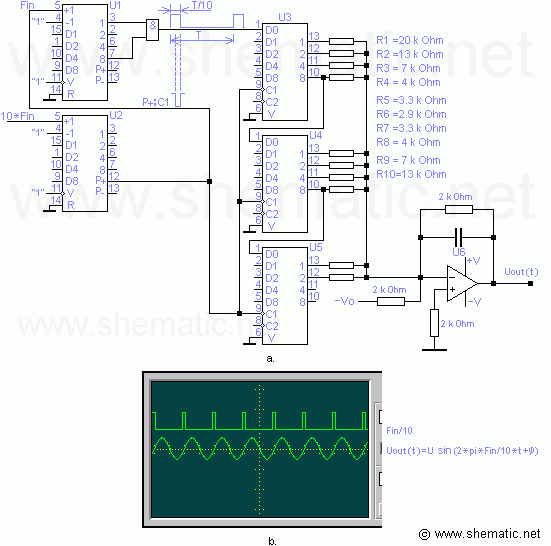

Рис. 1. Синтезатор синусоидального сигнала.

На микросхемах U1, U2 – 133ИЕ6 (155ИЕ6) собрано делители входной частоты на 10; U3, U4, U5 – 133ИР1 (155ИР1) регистр сдвига; U6 – масштабный усилитель с смещением нуля и фильтр нижних частот. Для уменьшения нелинейных искажений весовые коэффициенты резисторов R1..R10 желательно выбирать с однопроцентного ряда. Период выходного сигнала разделён на 10 частей T/10, пропорциональных коэффициенту деления счётчиков и разрядности регистра.

Чтобы изменить фазу выходного сигнала синтезатора достаточно перераспределить весовые резисторы, в данной схеме сдвиг на один шаг соответствует изменению фазы на 1/10. Максимальная частота синтезатора синусоидального сигнала зависит от быстродействия импульсных микросхем
