Преобразователи напряжение - ток


Преобразователи напряжение - ток, или источники тока обеспечивают более качественную передачу сигналов в длинных линиях по сравнении с передачей напряжения. Выходной ток Iout (рис.1 и рис.2) определяется формулами:

Формула

соответственно, где - коэффициент усиления транзисторов по току.

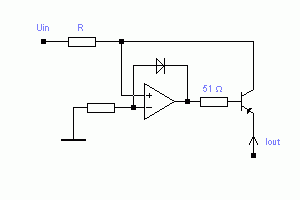

Схема преобразователя напряжение - ток
Рис. 1

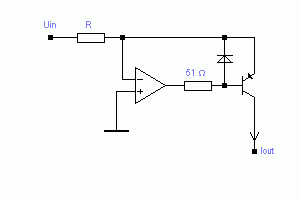

Схема преобразователя напряжение - ток
Рис. 2

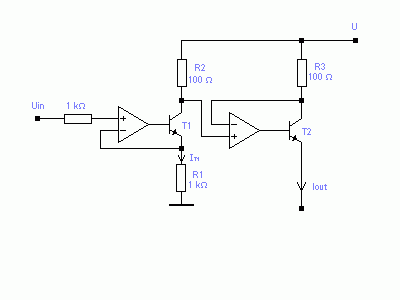

Схема преобразователя напряжение - ток
Рис. 3

В схемах рис.1 и рис.2 Iout не зависит от напяжения питания операционных усилителей, но влияет на входное напряжение Uin. Этот недостаток ликвидировано в схеме рис.3, если использовать транзисторы на одном кристалле, где , то погрешность от нелинейности не превышает 0.01%, а выходной ток выщитывается по формуле:

Формула

На рис.4 и рис.5 изображены двополярные источники токов. Для схемы на рис.4 выходной ток равен ± 10 мА, при входных сигналах ± 10 V и определяется формулой:

Формула

при этом нелинейность не превышает ± 0.1%.

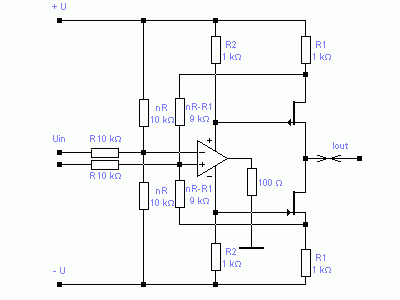

Схема преобразователя напряжение - ток
Рис. 4

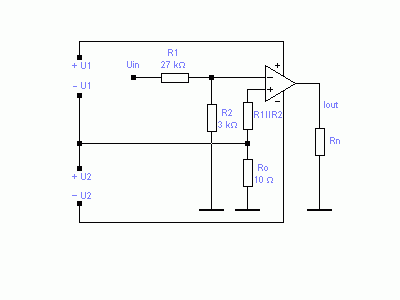

Схема преобразователя напряжение - ток
Рис. 5

Использовав источники питания с незаземлённым общим узлом (рис.5), нет надобности в подборе резисторов, а смещение нуля компенсируется на резисторе Ro.
