Преобразователи частоты

В аналоговой технике это, в основном, преобразователи модулированного ускополосного сигнала, или спектра, преобразующие входной сигнал в промежуточную частоту без изменения закона модуляции, построенные на нелинейных элементах – умножители, смесители. Умножители частоты используются при создании высокочастотных стабильных источников при наличии низкочастотных стабильных генераторах.



Удвоитель частоты.

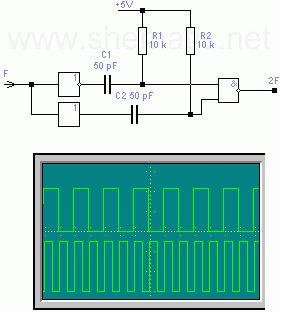

Схема удвоителя частоты приведена на рис.1. Когда на вход поступает меандр частотой F, на выходе схемы будет сигнал удвоенной частоты 2F. Прямой и инвертированный входной сигнал поступает на дифцепочки R1C1 и R2C2, формирующие логические “0” на входах схемы 2И-НЕ (2-Input NAND). Скважность импульсов выходного сигнала зависит от номиналов R1, C1, R2, C2.

Удвоитель частоты
Рис. 1. Удвоитель частоты.



Преобразователь частоты.

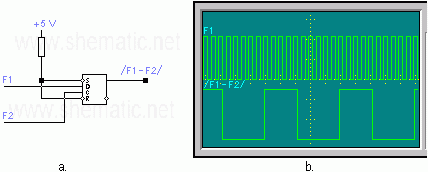

D-триггер работает на подобии смесителя супергетеродинного преобразователя аналогових сигналов (рис. 2,а). При подаче сигналов частотой F1 и F2 на входы D и С триггера на его выходе будет импульсный сигнал частотой /F1 – F2/, (рис.2,b).

Преобразователь частоты на D-триггере
Рис. 2. Преобразователь частоты на D-триггере.
