Широтно-импульсный модулятор на логических микросхемах

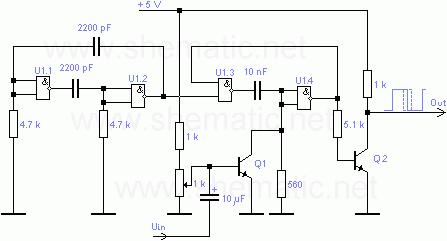

На рис. 1 наведена схема широтно-импульсного модулятора. На логических элементах U1.1 и U1.2 собран генератор прямоугольных импульсов частотой 48 кГц, на U1.3 и U1.4 – одновибратор, скважность его зависит от входного напряжения Uin. Полоса частот модулятора от 0 до 16 кГц, коэффициент нелинейных искажений около 1%, зависит от начального смещения на транзисторе Q1 и задаётся переменным резистором.

Широтно-импульсный модулятор на логических элемента
Рис. 1. Широтно-импульсный модулятор на логических элементах.

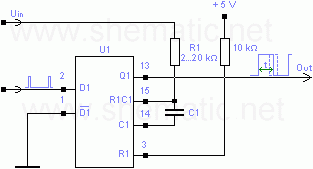

Такой же модулятор можно построить на микросхеме 155АГ3 (рис. 2), где период t вычисляется по приблизительной формуле: t = R1C1 ln2.



Широтно-импульсный модулятор на микросхеме 155АГ3
Рис. 2. Широтно-импульсный модулятор на микросхеме 155АГ3.
