Преобразователь RS 232 в RS 422

Для связи компьютера, или контроллера, имеющими интерфейс RS 232, с удаленными объектами, используются преобразователи интерфейсов. Схема преобразователя RS 232 в RS 422 изображена на рисунке. Связь осуществляется при помощи витой пары проводов с гальванической развязкой между потенциалами потребителей. Скорость передачи данных зависит от расстояния между объектами.

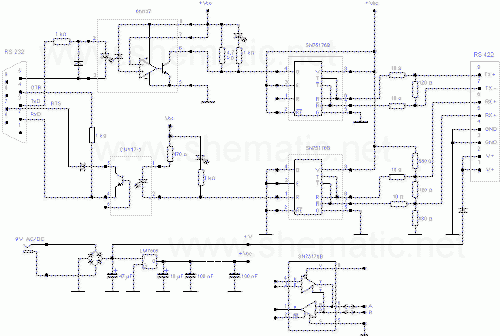

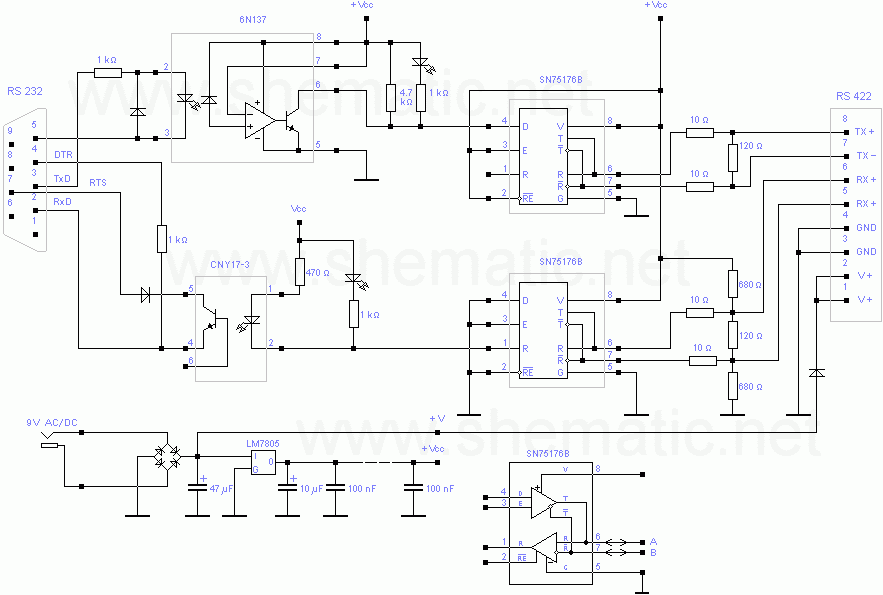

Схема преобразователя RS 232 в RS 422
Схема преобразователя RS 232 в RS 422.
(нажмите для увеличения схемы).
