Передача данных витой парой проводов при помощи RS 232

Для интерфейса RS 232 используется последовательный протокол передачи данных с кодом типа NRZ. При передаче этого кода по витой паре проводов можно использовать микросхему MAX 32. На рисунке показана схема такой передачи от серийного COM порта.

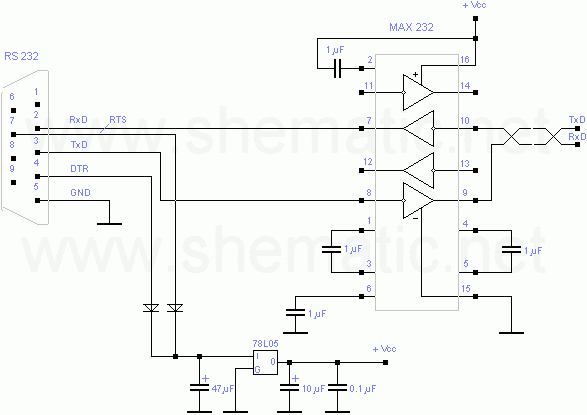

Схема интерфейса RS 232 по витой паре проводов
Схема интерфейса RS 232 по витой паре проводов.


Питается интерфейс от стандартного соединителя DB-9 COM порта. Расстояние связи зависит от скорости передачи данных и типа линии.
