Разветвитель (сплиттер) для RS232

Для передачи и получения информации при помощи интерфейса RS232 контроллеры используют дуплексный и полудуплексный режим. Большинство протоколов обмена данными работают в полудуплексном режиме: “запрос – ответ”. Такой режим будет корректным лишь для протоколов half. Если необходимо иметь разветвитель, или параллельные линии, то будет конфликтная ситуация, ибо на приемнике необходимо выключение, или третье состояние.

Разветвитель (сплиттер) для RS232

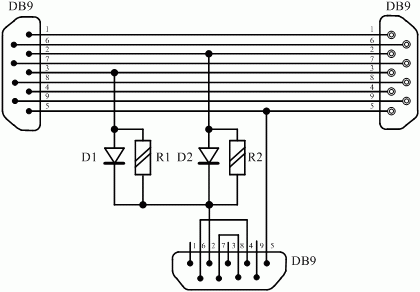

Разветвитель (сплиттер) для RS232.

В случае отсутствия связи между двумя устройствами, потенциал на передающих линиях переходит в низкое значение (низким считается потенциал напряжением между -12V и -5V). Передача данными осуществляется при высоком потенциале (логическом уровне импульсов) между +5V и +12V.

Резисторы R1 и R2 R2 4.7 кОм могут вызвать некоторую перекрестную модуляцию в проводах, что никаким образом не влияет на передачу данных.
