Последовательный интерфейс RS - 232
Производители компьютеров, на существующее поколение "персоналок", отказались от популярной для разработчиков шины ISA, а RS - 232, надёжно продолжает работать. Стандарт предусматривает быстродействие передачи: 110, 150. 300, 600, 1200, 2400, 4800, 9600, 19200 бит/сек. Дальность связи зависит от скорости передачи, типа линии и не превышает 1 км.

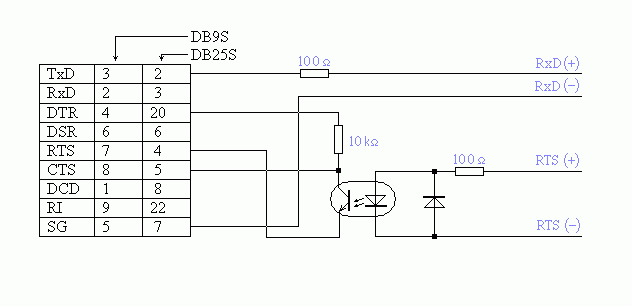

На рис.1 изображена "токовая петля", обеспечивающая гальваническое разделение между передатчиком и приёмником [1].

Последовательный интерфейс RS - 232.
Рис. 1 Последовательный интерфейс RS - 232.

Электрическую линию можно заменить инфракрасным каналом, радиоканалом, или оптоволоконной линией передачи.

Литература:

М. Гук Интерфейсы ПК
С. - П. "ПИТЕР", 1999.
