Преобразователь USB в RS-232

Схемы >> Интерфейсы >> Преобразователь USB в RS-232

Преобразователь USB в RS 232

USB – стандартный интерфейс, был разработан для многообразных внешних устройств, используя единый соединитель без остановки компьютера (hot swapping). USB имеет все преимущества параллельных портов, может соединять компьютер с клавиатурой, джойстиком, сканнером, цифровыми камерами, принтерами и флеш устройствами. RS 232 за счет своей простоты и доступности остается довольно популярным. Новые поколения РС уже не имеют RS 232, но много внешних устройств все еще используют его протокол. На рис. 1 схема преобразователя USB в RS 232. Если нет надобности использовать магистральные усилители, или гальваническую развязку, можно применить упрощенный вариант преобразователя USB в RS 232, что на рис. 2.

Преобразователь USB в RS 232

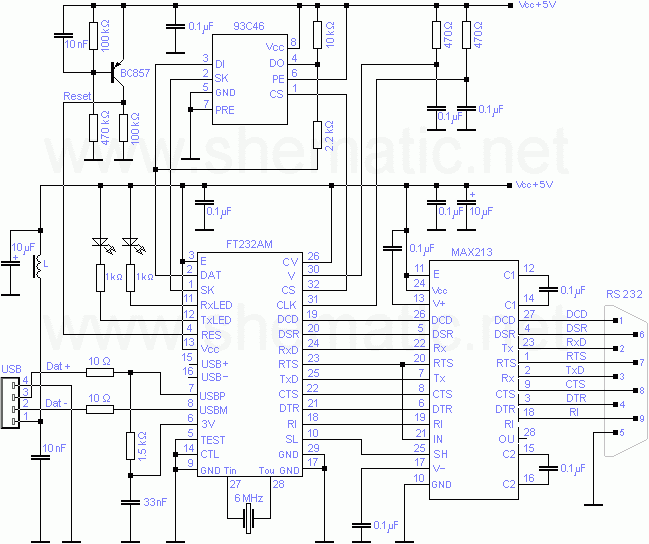

Рис. 1. Преобразователь USB в RS 232.

Преобразователь USB в RS 232

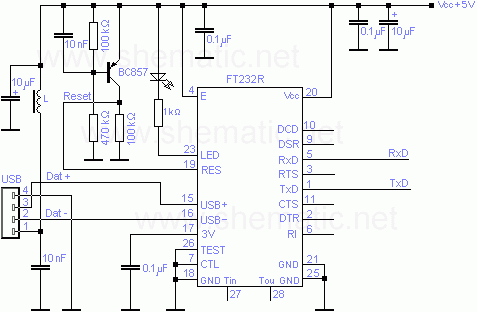

Рис. 2. Преобразователь USB в RS 232.
