Разветвитель RS232 - RS232 - RS232

Если обращение к устройствам при помощи интерфейса RS232 происходит в разные моменты времени или по адресу, объединение сигналов для нескольких устройств можно выполнить при помощи логического ИЛИ. На рис.1 приведена структурная схема для двух сигналов TxD и RxD.

Схема разветвителя для усеченного RS232

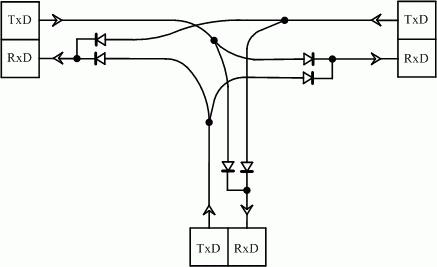

Рис. 1. Структурная схема разветвителя.

На рис. 2 приведена принципиальная схема разветвителя RS232 - RS232 - RS232 для усеченного интерфейса RS232 (если согласно с протоколом RS232 используется пятипроводная схема с сигналами TxD, RxD, RTS, CTS и GND). Для полного интерфейса необходимо организовать логическое ИЛИ для сигналов DTR и DSR аналогично.

Схема разветвителя для усеченного RS232

Схема разветвителя для усеченного RS232

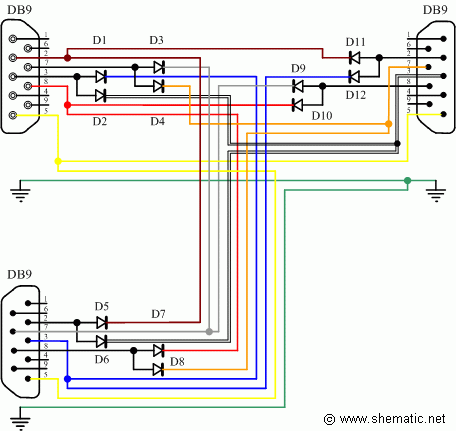

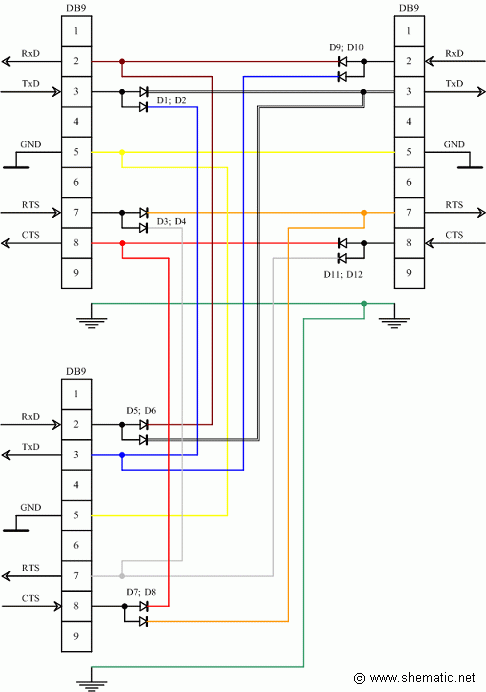

Рис. 2. Схема разветвителя для усеченного RS232.

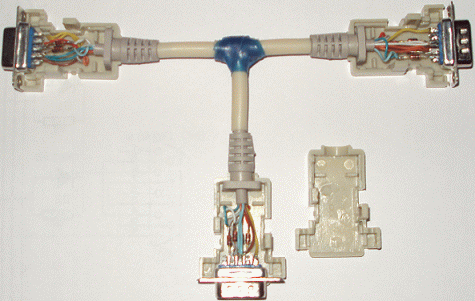

Логические ИЛИ выполнены на импульсных диодах D1-D12 типа КД522 и размещены в корпусах держателях кабельных соединителей DB-9. Разветвитель RS232 - RS232 - RS232 полностью “прозрачный” для входных/выходных сигналов, его можно использовать на разных концах кабеля интерфейса RS232, входе или выходе, выполненного 1:1. Земляной провод используется для выравнивания потенциалов между устройствами, а также для защиты от статического заряда.

Разветвитель RS232 - RS232 - RS232
Разветвитель RS232 - RS232 - RS232
