Нуль-модемный кабель как длинная линия

Связь при помощи интерфейса RS-232 осуществляется по 9-ти проводной линии в последовательном коде. Стандарт RS-232 определяет как компьютера подключаются к модемам. Согласно стандарту соединения между компьютером и модемом должны быть напрямую: pin1-pin1, pin2-pin2 и т. д. Протокол связи RS-232 безусловно, наиболее употребляемый способ управления устройствами. Он используется для управления принтерами, усилителями, коммутаторами и многими другими устройствами.

Сначала RS-232 стандарт был разработан и использовался для телетайпов, которые соединялись по телефонных линиях. Каждое устройство было физически связано с модемом при помощи соединения и при помощи модема можно было звонить для установления удаленной связи. Термин нуль-модемный может также использоваться к кабелю или адаптеру, или как метод соединения.

Используемая линия нуль-модемного соединения не поддерживает стандарт. В неё некоторые сигнальные линии объединенные в зависимости от необходимости.

Как и большинство технологий, большинство проблем, встречающихся при использовании RS-232, может быть легко разрешено. Довольно простой кабель разрешает пользователю подключить два компьютера непосредственно между собой при помощи коммутационных портов. Нуль-модемы особенно выгодны с портативными компьютерами, так как это разрешает простым способом связаться для обмена данными с другими устройствами. Сигналы нуль-модемного кабеля есть Tx (передача), Rx (приём) и GND (земля), тем самым разрешая передавать данные с одного устройства на другое
(рис. 1 и рис. 2).

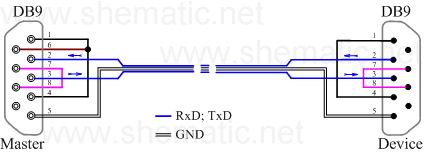

Нуль-модемный кабель
Рис. 1. Нуль-модемный кабель.

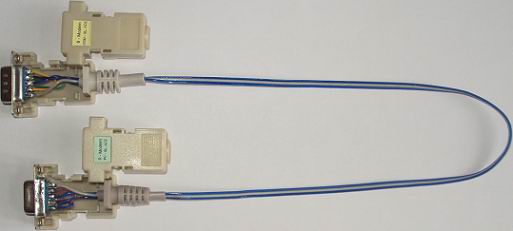

Нуль-модемный кабель (фото)
Рис. 2. Нуль-модемный кабель (фото).

Нуль-модемный кабель использовался для последовательного соединения стандартных серийных портов RS-232. Нуль-модемный кабель как длинная линия до 100 м испытывался в лабораторных условиях при передаче данных от ПК к счетчику электроэнергии и 100 м от ПК к GSM-модему (рис. 3).

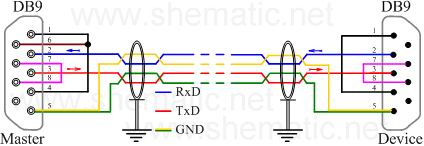

Нуль-модемный кабель как длинная линия
Рис. 3. Нуль-модемный кабель как длинная линия.
