Преобразователь RS 232 в RS 485

В промышленной автоматике широко используются интерфейсы RS 485, работающие на симметрических линиях связи. В них для передачи данных используются дифференциальные пары проводов. Не менее популярным остается и RS 232. Схема преобразователя RS 232 в RS 485 изображена на рисунке. Связь с объектом на расстояние до 1200 м осуществляется при помощи витой пары проводов с гальванической развязкой между потенциалами потребителей.

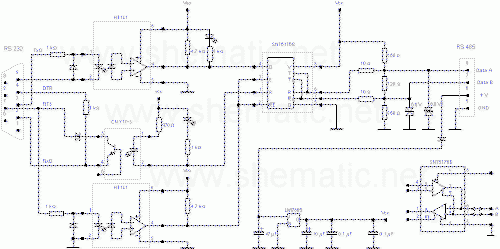

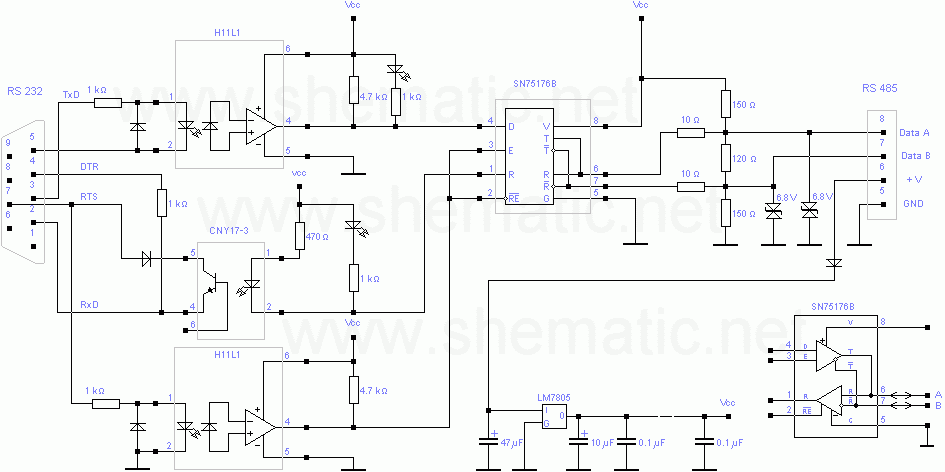

Схема преобразователя RS 232 в RS 485
Схема преобразователя RS 232 в RS 485.
(нажмите для увеличения схемы).
