Бесконтактное сцепление

Между магнитными, или электромагнитными полюсами разной полярности (N-S) существует сила притягивания. Если разместить такие полюсы, один на роторе, другой на статоре двигателя, или генератора, то между ними будут существовать силы притягивания, направленные по силовым линиям. Усилие крутящего момента с ротора будет передаваться на статор. Если статор изготовить крутящийся подвижный, соединенный с осью B (рис. 1), то усилие, приложенное к ротору, что на оси A будет передаваться на ось B. Сила сцепления между осями будет пропорциональна магнитному потоку между полюсами N и S, а усилие с одной оси можно передавать на другую ось без механического сцепления, такое сцепление будет бесконтактным. Силы притягивания будут завесить также от зазора между полюсами в обратной пропорциональности от величины зазора. На рисунке одни полюса неподвижно соединены с осью A, а другие с осью B.

Величиной силы притягивания можно управлять, если полюсы N и S изготовить как электромагниты, а ток к ним подводить через контактные щетки.


Бесконтактное сцепление

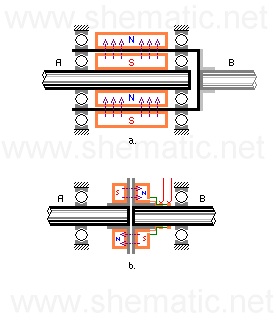

Рис. 1. Бесконтактное сцепление.

На рис. 1 a изображено полюсы с радиальными силовыми линиями (линии направленные по радиусу), а на рис. 1 b с продольными линиями (линии направленные параллельно осям). Рис. 1 a и 1 b отличается величиной плеча, приложенного к осям.

Бесконтактное сцепление будет наиболее эффективно, если силовые магнитные линии будут замкнуты через материал с малым магнитным сопротивлением с малыми потерями (электротехническая сталь, феррит).
