Схема электрооборудования автомобиля ВАЗ 2106

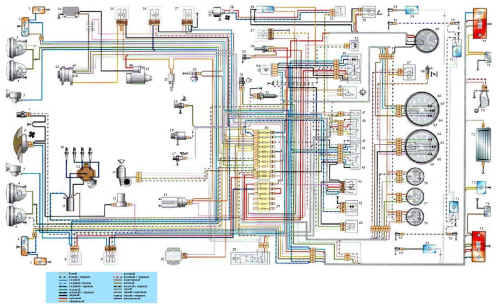

Схема электрооборудования автомобиля ВАЗ 2106.
Схема электрооборудования автомобиля ВАЗ 2106.
(нажмите для увеличения).

    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2106.



1 — боковые указатели поворота.
2 — подфарники.
3 — наружные фары.
4 — внутренние фары.
5 — звуковые сигналы ВАЗ 2106.
6 — электродвигатель вентилятора системы охлаждения двигателя.
7 — датчик включения электродвигателя вентилятора ВАЗ 2106.
8 — реле включения звуковых сигналов ВАЗ 2106.
9 — реле включения электродвигателя вентилятора ВАЗ 2106.
10 — регулятор напряжения ВАЗ 2106.
11 — катушка зажигания.
12 — электродвигатель омывателя ветрового стекла ВАЗ 2106.
13 — датчик недостаточного уровня тормозной жидкости.
14 — распределитель зажигания.
15 — электродвигатель стеклоочистителя ВАЗ 2106.
16 — свечи зажигания.
17 — датчик контрольной лампы давления масла.
18 — датчик указателя давления масла ВАЗ 2106.
19 — датчик указателя температуры охлаждающей жидкости.
20 — подкапотная лампа.
21 — электромагнитный клапан карбюратора ВАЗ 2106.
22 — генератор ВАЗ 2106.
23 — стартер.
24 — аккумуляторная батарея ВАЗ 2106.
25 — реле контрольной лампы заряда аккумуляторной батареи.
26 — реле включения ближнего света фар ВАЗ 2106.
27 — реле включения дальнего света фар.
28 — реле стеклоочистителя ВАЗ 2106.
29 — дополнительный блок предохранителей.
30 — основной блок предохранителей.
31 — выключатель света заднего хода.
32 — выключатель контрольной лампы стояночного тормоза.
33 — штепсельная розетка переносной лампы.
34 — реле - прерыватель указателей поворота и аварийной сигнализации.
35 — электродвигатель отопителя ВАЗ 2106.
36 — выключатель стоп-сигнала.
37 — реле обогрева заднего стекла* ВАЗ 2106.
38 — резистор электродвигателя отопителя.
39 — лампа освещения вещевого ящика.
40 — выключатель наружного освещения.
41 — выключатель обогрева заднего стекла*.
42 — выключатель зажигания.
43 — переключатель ближнего-дальнего света.
44 — переключатель указателей поворота.
45 — выключатель звукового сигнала.
46 — переключатель стеклоочистителя.
47 — выключатель смывателя ветрового стекла.
48 — выключатель (регулятор) освещения приборов.
49 — выключатель аварийной сигнализации.
50 — прикуриватель.
51 — переключатель отопителя.
52 — контрольная лампа уровня тормозной жидкости.
53 — выключатели фонарей сигнализации открытых передних дверей.
54 — фонари сигнализации открытых передних дверей.
55 — выключатели плафонов, расположенные в стойках передних дверей.
56 — указатель уровня топлива с контрольной лампой резерва топлива.
57 — указатель температуры охлаждающей жидкости.
58 — указатель давления масла с контрольной лампой.
59 — тахометр.
60 — контрольная лампа стояночного тормоза.
61 — контрольная лампа заряда аккумуляторной батареи.
62 — контрольная лампа воздушной заслонки карбюратора.
63 — спидометр.
64 — контрольная лампа наружного освещения.
65 — контрольная лампа указателей поворота.
66 — контрольная лампа дальнего света фар.
67 — реле - прерыватель контрольной лампы стояночного тормоза.
68 — выключатель контрольной лампы воздушной заслонки карбюратора.
69 — часы.
70 — выключатели плафонов, расположенные в стойках задних дверей.
71 — плафоны.
72 — элемент обогрева заднего стекла*.
73 — лампа освещения багажника.
74 — датчик указателя уровня и резерва топлива ВАЗ 2106.
75 — задние фонари.
76 — фонари освещения номерного знака.

* Устанавливается на части автомобилей.
