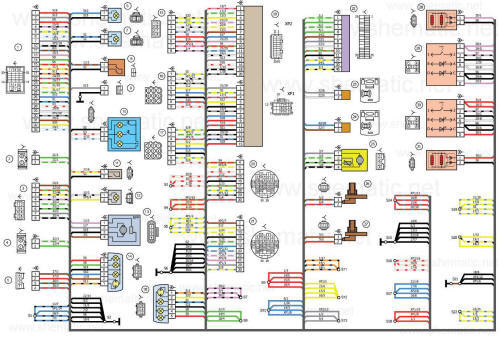

Схема электрических соединений жгута проводов заднего автомобиля LADA KALINA
11194.
(нажмите для увеличения).
Перечень элементов схемы электрических соединений жгута проводов
заднего автомобиля LADA KALINA 11194
1 - 4 - колодки жгута проводов заднего к колодкам жгута проводов панели
приборов;
5 - колодка жгута проводов заднего к колодке жгута проводов переднему;
6 - боковой указатель поворотов правый;
7 - боковой указатель поворотов левый;
8 - датчик ручного тормоза;
9 - колодка жгута проводов заднего к колодке жгута проводов дополнительного;
10 - плафон освещения салона;
11 - выключатель блокировки заднего хода;
12 - фонарь освещения багажника;
13 - модуль электробензонасоса;
14 - фонарь правый;
15 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 3
(крышки багажника);
16 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 2
(левой задней двери);
17 - колодка жгута проводов заднего к колодке жгута проводов дополнительного
(правой задней двери);
18 - фонарь левый;
19 - контроллер электропакета;
20 - колодка жгута проводов заднего к колодке жгута проводов заднего
дополнительного (левой передней двери);
21 - колодка жгута проводов заднего к колодке жгута проводов заднего
дополнительного 2 (правой передней двери);
22 - блок управления надувных подушек безопасности;
23 - преднатяжитель ремня безопасности водителя;
24 - преднатяжитель ремня безопасности пассажира;
25 - датчик температуры воздуха салона;
26 - датчик скорости правый задний;
27 - датчик скорости левый задний;
28 - электрообогреватель правого сидения;
29 - выключатель электрообогревателя правого сидения;
30 - выключатель электрообогревателя левого сидения;
31 - электрообогреватель левого сидения.
Жгут проводов задний -11193-3724210-20.
Жгут проводов катушек зажигания -1118-3724148-00.
Жгут проводов форсунок -11184-3724036.
А - к клемме "плюс" аккумуляторной батареи.
